대면적 세라믹 진공척 / 에어 부상유닛 Large area-ceramic vacuum chuck / Air floating unit

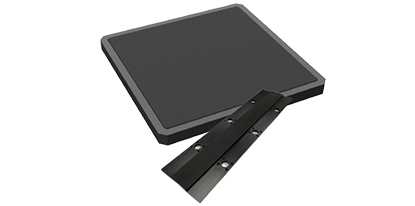

대면적 세라믹 진공척 (Large ceramic vacuum chuck)

기존의 금속 흡착판을 미세 기공을 갖는 다공성 세라믹으로 대체한 진공척 제품입니다.타사의 제품과 비교하여 대면적(500×500이상) 제품이 가능하며 부분흡착 및 균일한 부착력을 갖는 특징이 있습니다. 또한 광투과 진공척, 열충격 진공척 등 특수 진공척도 제작하고 있습니다.

에어 부상유닛 (Air floating unit)

다공성 세라믹을 이용한 비접촉 에어프로팅 유닛(non-contact air floating unit)은 사용 용도에 맞춘 재질 및 형태로 제작 가능합니다. 또한 소결 세라믹 소재를 베이스로 하기 때문에 카본 소재등을 사용하여 제작하는 기존 제품 대비 비산 미세입차가 발생하지 않는 특징을 갖습니다.

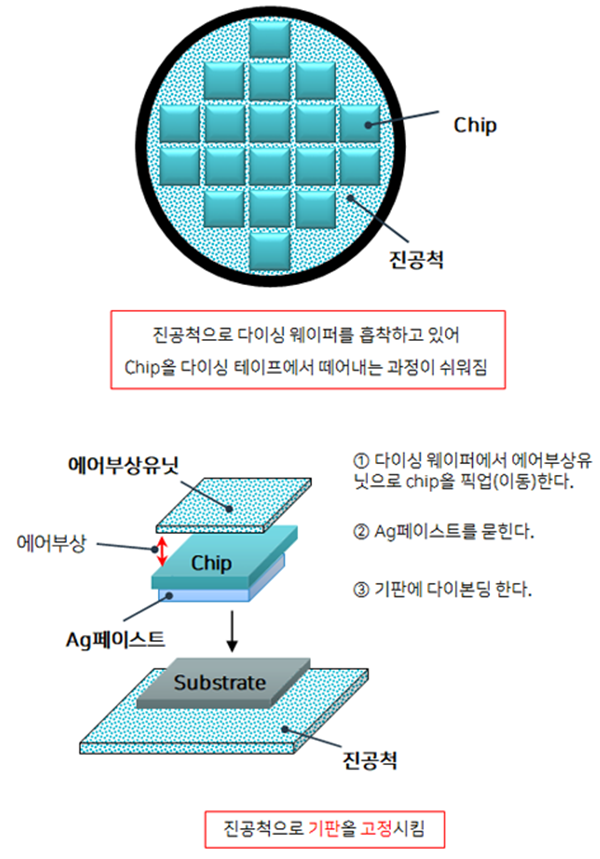

반도체 패키징공정의 진공척 적용

[일반 Dicing 공정]


진공척 적용

[진공적 적용후]

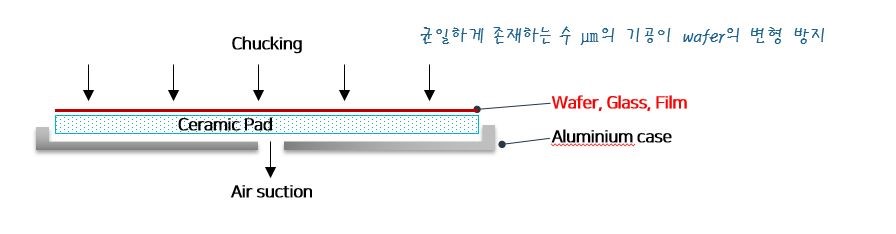

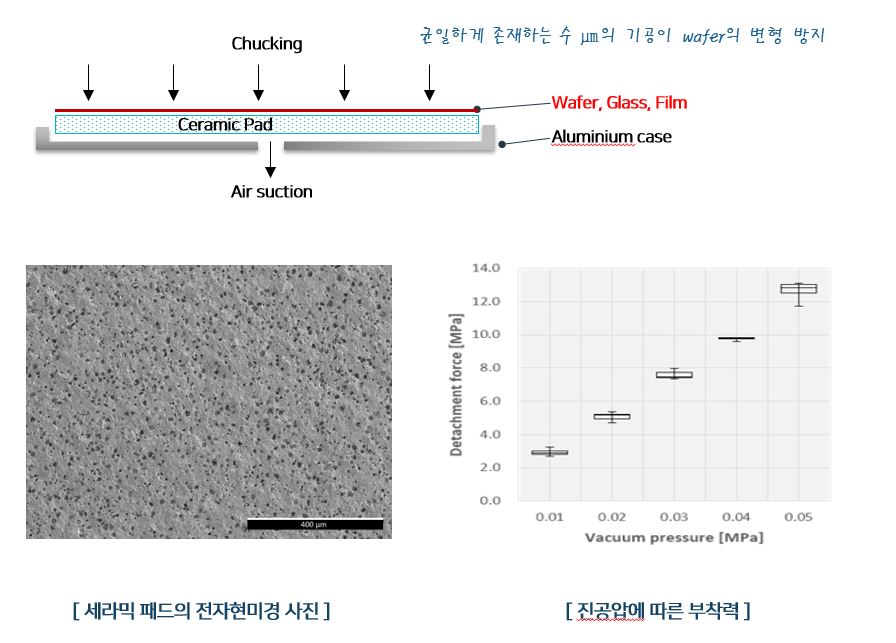

Operation principle


Characteristics

  • 진공척의 핵심 부품인 패드의 소형화 및 경량화 달성
  • 사용 용도에 맞춘 재질 및 형태 선택 가능
  • 비산 미세 입자가 발생하지 않음
  • 진공도에 견디는 고강도 발현
  • 평면도 5/1000까지 정밀 가공 가능

Application

  • 웨이퍼, PCB, 글래스등 검사장비
  • 웨이퍼 Dicing 공정
  • 반도체 패키징 공정
  • 웨이퍼 필름등 이송장비

Specifications

Specifications Value Unit Remark
Light transmittance > 10 [%] For ceramic thickness 2t
Chucking force > 0.04 [MPa] 106 N/m2
Flatness ( ) 5, 10, 20, 30 [μm]
Ceramic pad Properties Bulk density 2.0-2.2 [g/cm3]
Bending strength 13 [MPa]
Surface resistance > 1012 [Ω/sq]
Surface roughness 3.3 [μm] Ra 기준, Possible under 1μm.
Surface hardness > 95 [HS]
Pore size 5 - 15 [μm]
Porosity 30 - 50 [%]
Color White [-]
