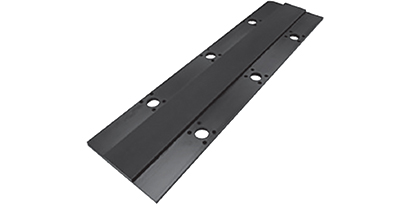

에어플로팅유닛

다공성 세라믹을 이용한 에어 플로팅 유닛은 사용 용도에 맞춘 재질 및 형태로 제작이 가능합니다.
특히 피 부상물의 무게에 맞추어 기공 구조를 제어함으로써 내부 공기압, 유량, 부상 거리 등을 조정합니다.
또한 소결 세라믹 소재를 베이스로 하기 때문에 카본 소재 등을 사용하여 제작하는 기존 제품 대비 비산 미세 입자가 발생하지 않는 특징을 갖습니다.

Characteristics

  • 사용 용도에 맞춘 재질 및 형태 선택 가능
  • 평면도 30~50μm 이하로 정밀 가공 가능

Floating Tests

Material Porous plate Utility_CDA
Dimension Pore size (μm) Bulk density (kg/m3) Air pressure (MPa) Air flow (L/min)
Ceramic Porous Plate 950×100×10t 1~10 2,200 0.3 10~20
1,900 20~40
1,600 40~60
1,300 60~80
1,000 80~

Bulk density는 3HM 기준 Air flow는 Air pressure에 의해 변동

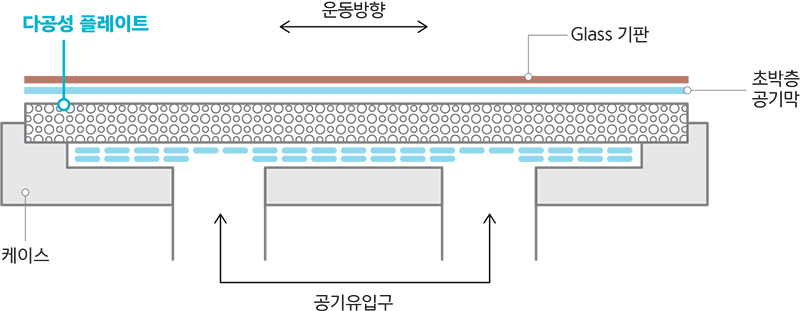

[비접촉 이송용 플레이트의 원리]
